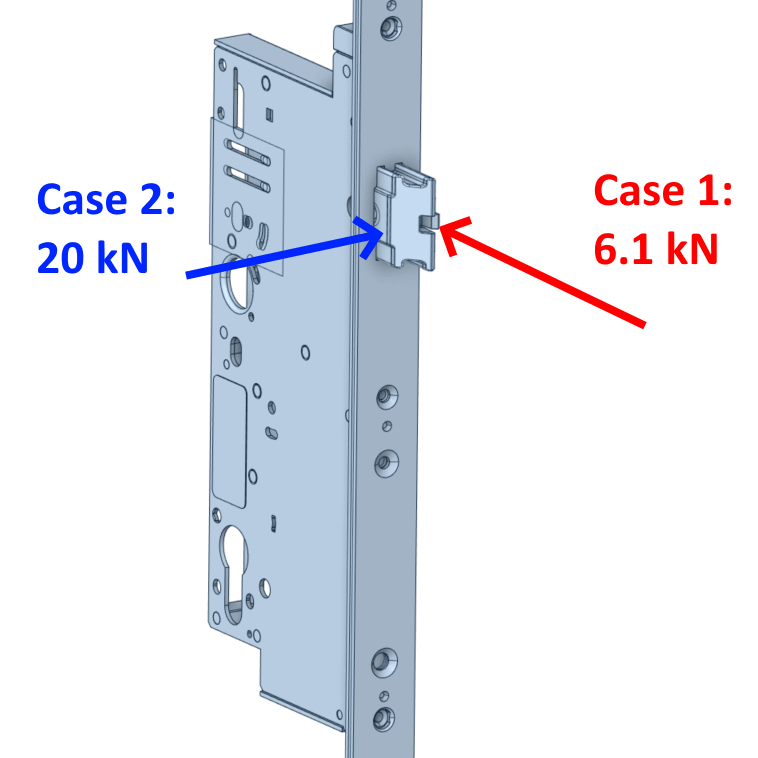

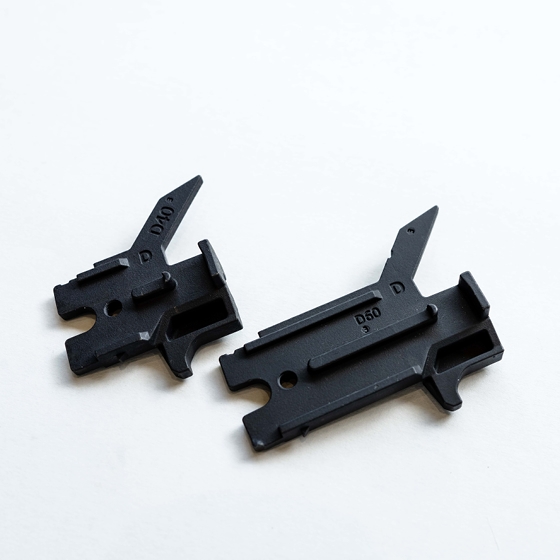

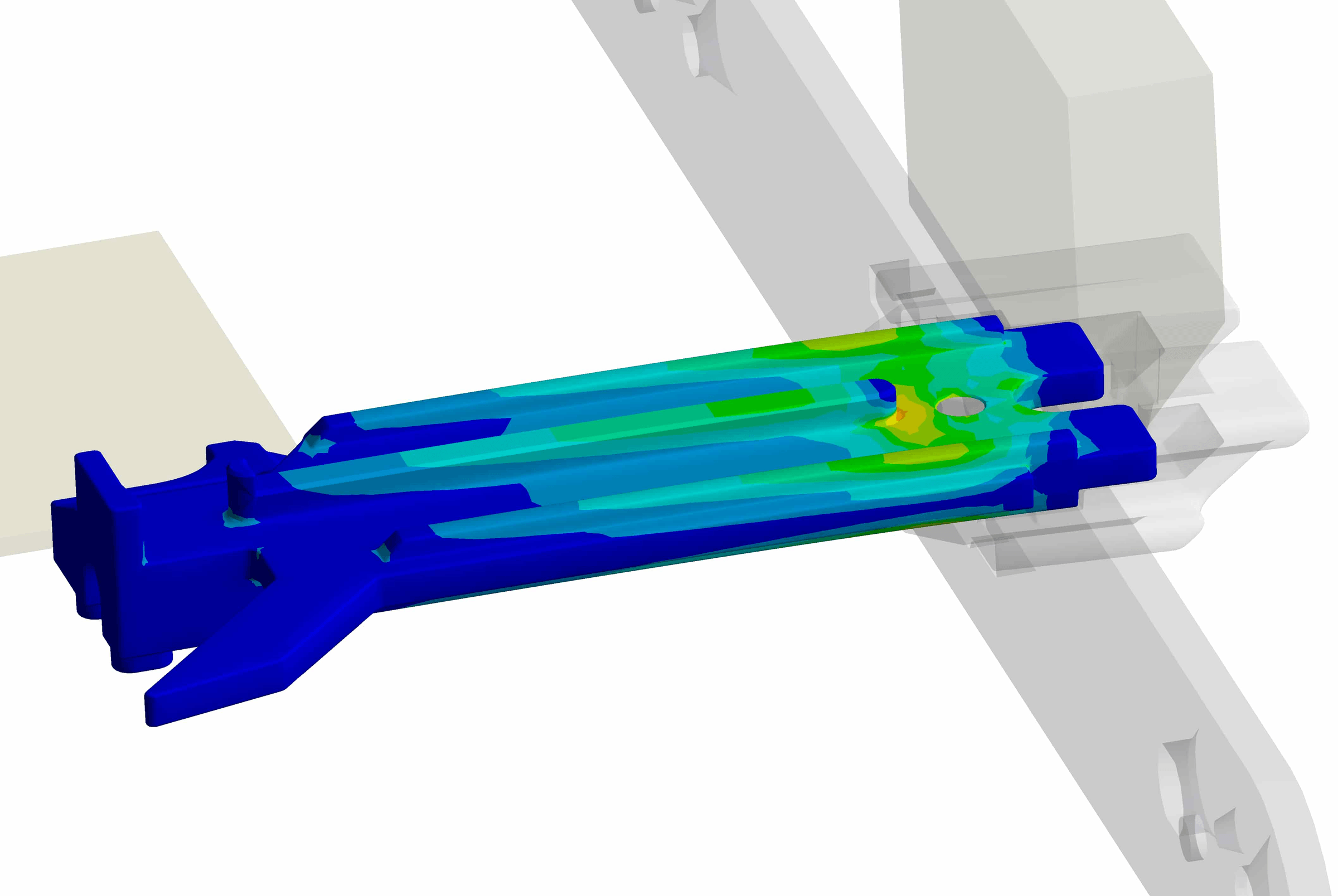

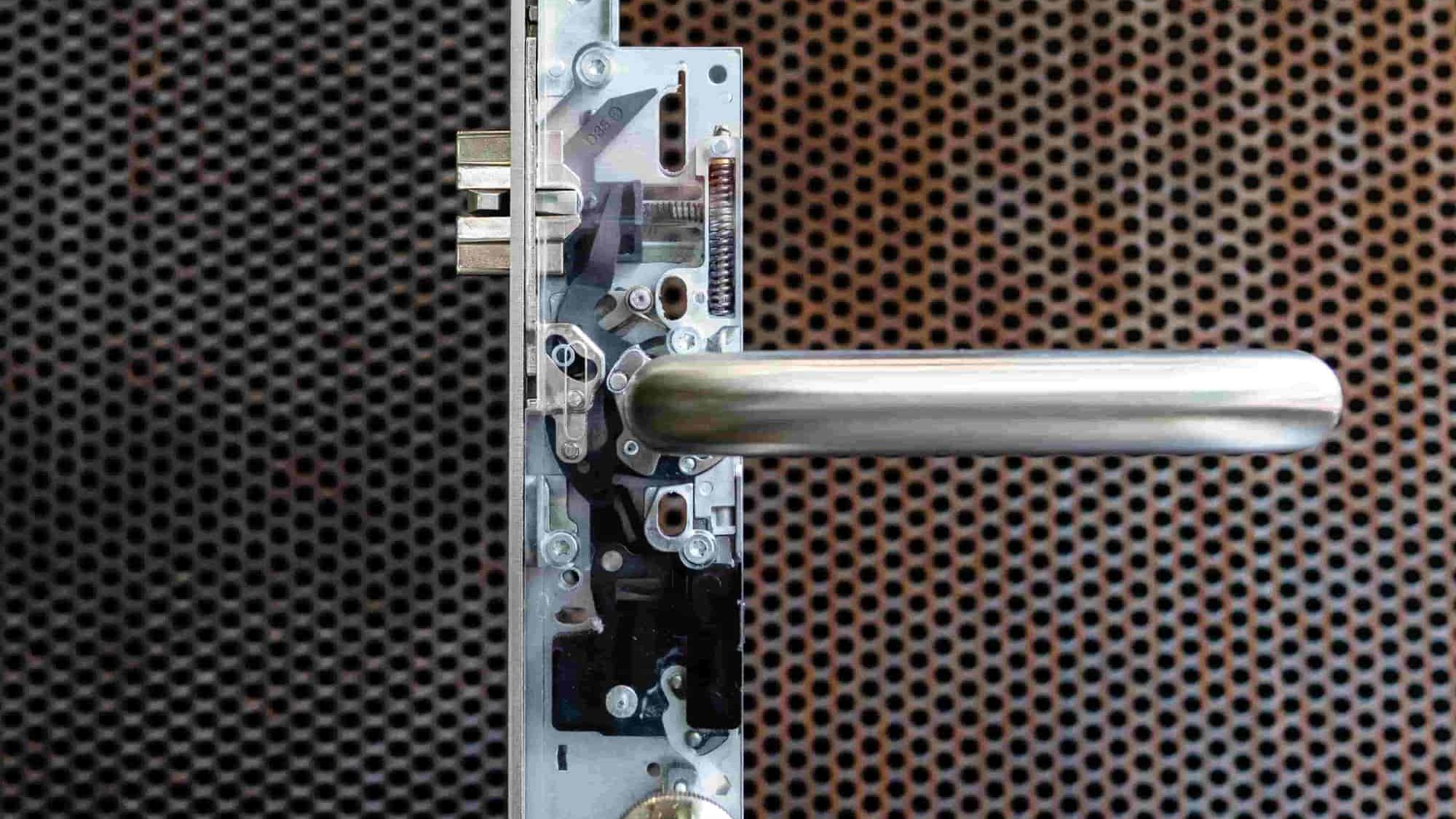

Als een deur geforceerd wordt, moet het krachten in verschillende richtingen aan kunnen. We hebben een structureel mechanische berekening uitgevoerd met Finite Element Method (FEM) voor twee belasting casussen (Figuur 1). Het kritische onderdeel dat deze krachten moet weerstaan is te zien in Figuur 2. Beide belastingen zijn gesimuleerd op het langere onderdeel in Figuur 2 (rechts). Kritische gebieden zijn gevonden.

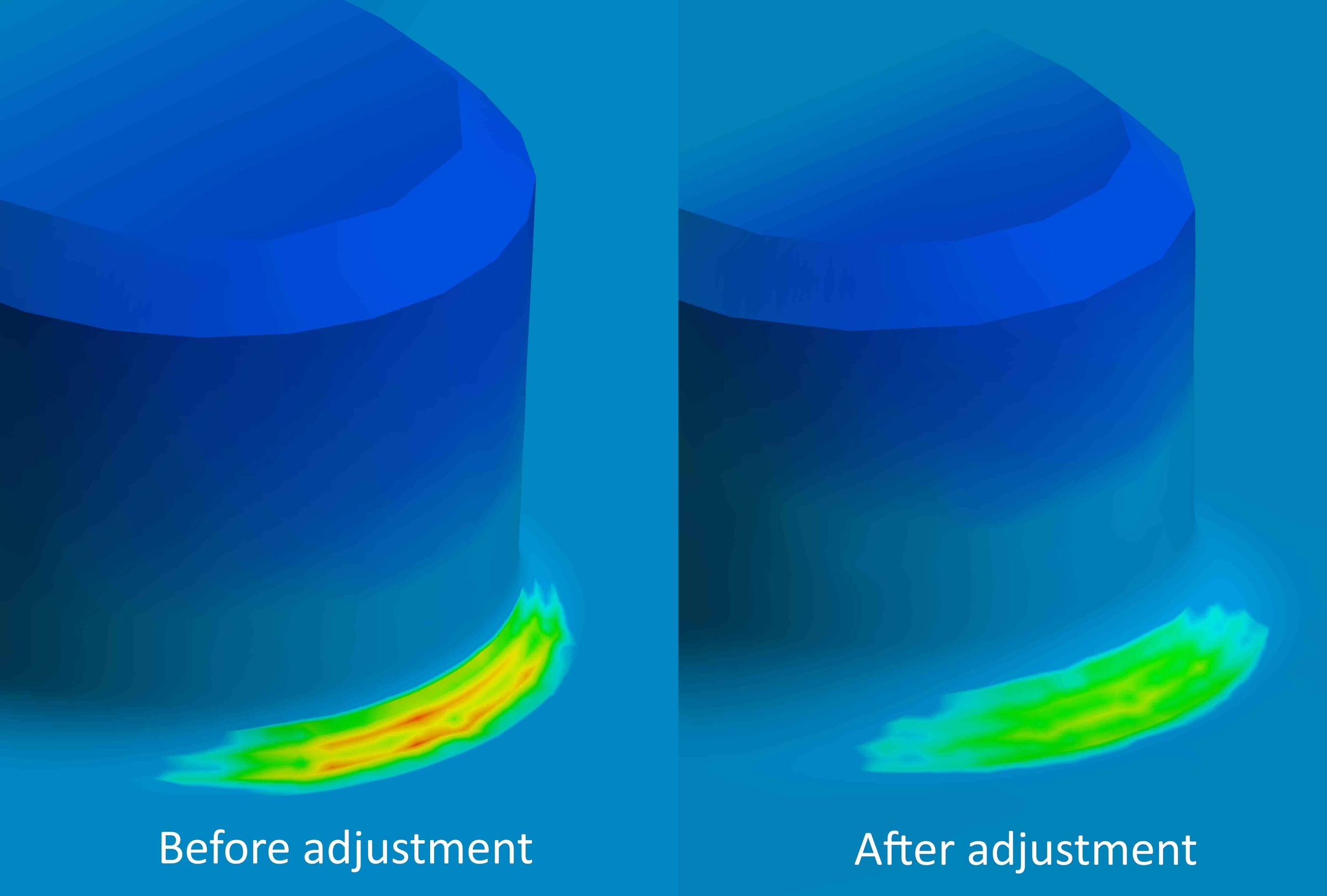

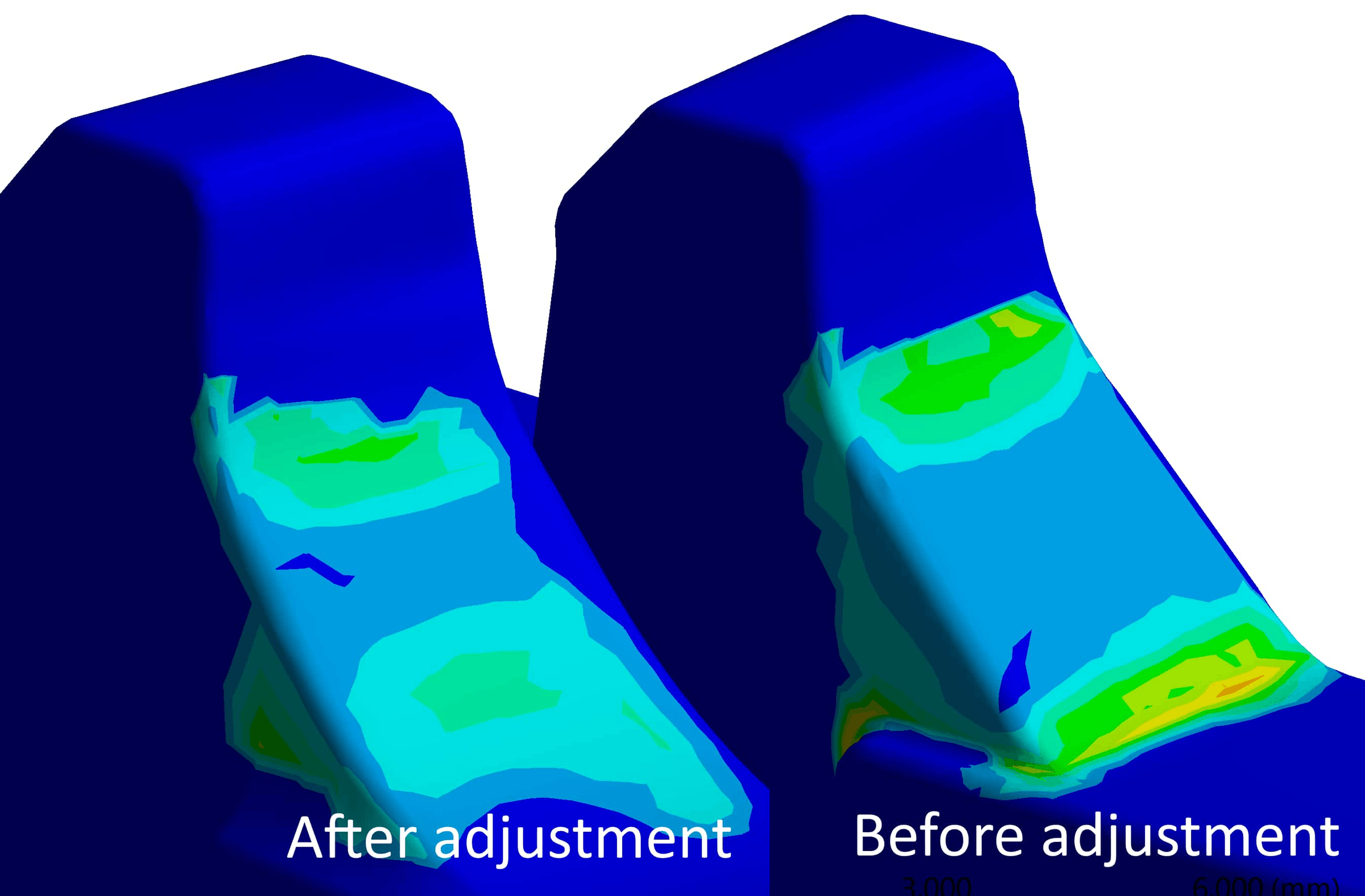

De simulatie voor belasting 2, met een kracht loodrecht op de deur, laat zien dat de hoogste spanningen plaats vinden op de middelste ribbe van de as (Figuur 6). Specifiek op de afrondingen aan de onderkant, waar de ribbe en het plaatwerk in contact zijn, kan de spanning boven de breuklimiet uitkomen. Ook hier werd een overeenkomst gevonden tussen experiment en de simulatie. Nu we de oorzaak van de breuk weten is het mogelijk om verbeteringen aan het ontwerp voor te stellen. Door de geometrie een andere vorm te geven op de kritieke gebieden kunnen we spanningen reduceren. De klant heeft testen uitgevoerd op het verbeterde slot en kwam tot de conclusie dat de nieuwe geometrie de belastingen aan kan zonder te breken. Het slot kan nu veel hogere belastingen aan dan in het oorspronkelijke ontwerp. Als afsluiting heeft onze zusteronderneming Demcon metal injection molding het ontwerp voorbereid zodat het ook voor productie is geoptimaliseerd.
